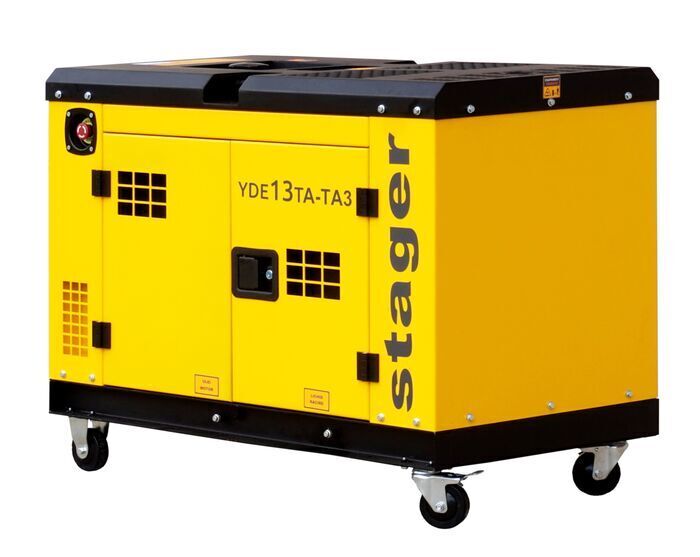

Elektrigeneraator YDE13TA-TA3 - 8,5/10,5kW, ühe&kolmefaasiline, diisel, heli summutav korpus - Stager
Tootja:
 |
Tootekood:
1158000013TATA3
Originaal ja asenduskoodid:
1158000013TATA3
Kaal:
320 kg
Võimsus:
8,5/10,5 kW
Saadavus:
Küsi enne tellimist saadavust (Tarne 1-3 tööpäeva)
Kirjeldus:
Helikindel diiselgeneraator, mis hõlmab laia valikut rakendusi.
See on esimene Stageri seeria generaator, mis on varustatud generaatoriga, mis suudab toota sama kolmefaasilist ja ühefaasilist võimsust ja voolu.
Eelised:
Kui meil on kolmefaasiline generaator ja tahame kasutada ühefaasilist tarbijat, siis saame kasu vaid veerandi võimsusest.
YDE13TA-TA3 saab sõltuvalt tarbijatest lülitada kolmefaasiliselt ühefaasiliseks ja vastupidi, kasutades kogu generaatori võimsust.
Eeliseks on see, et seda saab kasutada kõigi tarbijakategooriate jaoks (kahefaasiline ja ühefaasiline) kuni 9 kW maksimaalse võimsusega.
Teine eelis on asjaolu, et see on helikindel ja müratase on vähenenud.
Seda saab kasutada ka nii koduseks kui ka tööstuslikuks kasutamiseks elektrikatkestuse korral, võimalusega paigaldada ATS.
Generaator on varustatud uusima põlvkonna juhtpaneeliga.
Oluline abimees ehitusobjektidele, kus teame, et on nii kolmefaasilisi kui ka ühefaasilisi tarbijaid.
See on transpordiks varustatud ratastega.
Tehnilised andmed:
GENERATOR
Nimisagedus: 50 Hz
Faaside arv: ühefaasiline / kolmefaasiline
Võimsustegur (cos Φ): 1,0 / 0,8 (viivitus)
Nimipinge: 230 V / 400/230 V
Nimivõimsus: 8,5 kVA (8,5 kW) / 10,5 kVA (10,5 kW)
Maksimaalne võimsus: 9,0 kVA (9 kW) / 11,0 kVA (11 kW)
Nimivool: 36,9 A / 15,2 A
Kütusepaagi maht: 25L
Kütusekulu (100% koormus): 330 g/kW.h (3,5 L/h)
Kütusekulu (75% koormus): 297 g/kW.h (2,4 L/h)
Struktuur: ülivaikne
Netokaal: 320 kg
Mõõdud (PxLxK): 1200 x 650 x 800 mm
Juhtpaneel: SmartGen HGM 4020
Juhtpaneel: SmartGen HGM 4020
Garanteeritud müratase (LwA): 94 dB(A)
MOOTOR
MOOTOR
Mootori mudel: YD2V80
Mootori tüüp: Diiselmootor, 2 silindrit V, 4-taktiline, vedelikjahutus
Nimivõimsus: 12 kW
Maksimaalne võimsus: 12,5 kW
Nimikiirus: 3000 p/min
Ava x käik: 80 x 79 mm
Silindri töömaht: 0,749 L
Surumissuhe: 23:1
Pealevool: loomulikÕlivanni maht: 2,27 L
Õlitüüp: SAE 10W-30 (PRO 10W-30)
Kütusetüüp: diisel 0# (suvi) -10# (talv) -35# (pakane)
Regulaatori tüüp: mehaaniline
Käivitussüsteem: elekter 12V
Aku mahutavus: 36 Ah
ALTERNAATOR
ALTERNAATOR
Generaatori mudel: KTDS-10
Generaatori tüüp: 2-pooluseline vahelduvvoolu generaator, sünkroonne, maksimaalne võimsus
Nimivõimsus: 10 kW
Nimikiirus: 3000 p/min
Nimipinge: 230/400 V
Tõhusus: 84%
Isolatsiooniklass: F
Kaitseaste: IP21
KONTROLLPANEEL
SmartGen HGM4020 paneeli kasutatakse voolugeneraatori automaatseks juhtimiseks ja jälgimiseks. See võib täita selliseid funktsioone nagu: automaatne käivitamine/seiskamine, andmete mõõtmine, kaitsehäired jne.
Kõiki parameetreid saab konfigureerida esipaneelilt või USB-liidese (või RS485) ja arvuti abil. Tänu kompaktsele struktuurile, lihtsatele ühendustele ja kõrgele töökindlusele saab seda laialdaselt kasutada igasugustes automaatjuhtimissüsteemides.
Juhtpaneeli funktsioonid:
LCD-ekraan, mis võimaldab hõlpsalt teavet vaadata, eraldusvõime 132 x 64 pikslit;
RS485 sideport võimaldab 3 "kaug" funktsiooni läbi MODBUS-protokolli;
Juhtimis- ja kaitsefunktsioon: generaatori automaatne käivitamine/seiskamine, koormuse ülekandmine (ATS-juhtimine) ning veanäit ja kaitse;
Parameetri seadistus: võimaldab kasutajal sätteid muuta ja mälukaardile salvestada. Parameetrid ei lähe kaotsi isegi siis, kui see välja lülitatakse. Parameetreid saab seadistada mitte ainult esipaneelilt, vaid reguleerida ka USB-liidese (või RS485-liidese) kaudu arvuti abil;
Mitut temperatuuri-, rõhu- ja kütusetaseme andurit saab kasutada otse, parameetrid saab kasutaja ise määrata;
Järgmiste mootori parameetrite mõõtmine ja kuvamine: temperatuur, õlirõhk, kütusetase, p/min, aku pinge, alaldi pinge, töötundide arv, käivituste arv;
See suudab mõõta ja kuvada võrgu / generaatori pinge, voolu, sageduse ja võimsuse parameetreid.
Tehniliste andmete juhtpaneel:
Toitepinge: 8 ~ 35 Vdc
Energiatarve: < 3 W (ooterežiim: ≤ 2 W)
Töötemperatuur: (-25 ~ +70)ºC
Generaatori sagedus: 50 / 60 Hz
Vahelduvvoolusüsteem: 1P2W / 2P3W / 3P3W / 3P4W
Generaatori pinge sisendvahemik
- 3P4W (3-faasiline 4 juhet): 15Vac – 360Vac (ph-N)
- 3P3W (kolmefaasiline 3 juhet): 30Vac – 620Vac (ph-ph)
- 1P2W (ühefaasiline 2 juhet): 15Vac – 360Vac (ph-N)
- 2P3W (kahefaasiline 3 juhet): 15Vac – 360Vac (ph-N)
RPM anduri pinge: 1,0 V – 24,0 V (RMS)
Kiirusanduri sagedus: 10000 Hz (max.)
Käivitusväljundrelee: 5A 28Vdc allika väljundis
Kütuse väljundrelee: 5A 28Vcc allika väljundis
Programmeeritavad väljundreleed: 4 (1A 28Vdc allika väljundis)
Kaitseaste: IP65
AMF: JAH
Tuvastamine ja kuvamine kW/A: JAH
Programmeeritav liides: USB / RS485
CANBUS port: JAH
Hooldus: JAH
Salvestuslogi: JAH
Hädakäivitusfunktsioon: JAH
Tehnilised andmed
Kütuse tüüp:
Diisel
Kütusepaagi maht:
25 l
Käivitamine:
Elektristart
Kütusekulu:
100% koormus: 330 g/kW.h (3,5 L/h)
75% koormus: 297 g/kW.h (2,4 L/h)
Võimsus:
8,5/10,5 kW
Müratase, garanteeritud(LwA):
94 dB(A)
Pinge :
230 / 400/230, ümberlülitusega V
Maks.võimsus:
9/11 kW
Sagedus:
50 Hz
Nimivool:
36,9/15,2 A
Mõõdud
Kaal:
320 kg
Mõõdud (P x L x K):
1200x650x800 mm
Mootor
Mootori tüüp:
Diiselmootor, 4-taktiline, 2-silindriline V, vedelikjahutus
Karterimaht:
2,27 l
