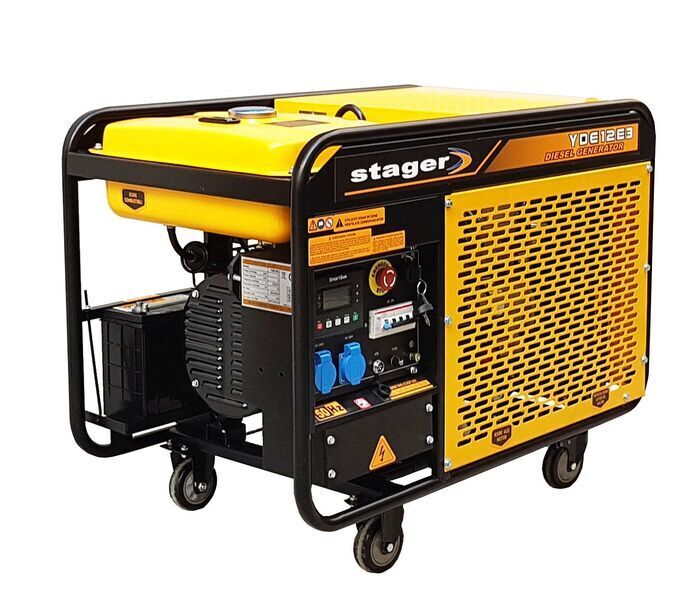

Elektrigeneraator YDE12E3 - 10kW, kolmefaasiline, diisel, võtmekäivitus - Stager

Tootja:

Tootekood:

1158000012E3

Originaal ja asenduskoodid:

1158000012E3

Kaal:

240 kg

Võimsus:

9 kW

Saadavus:

Laos (Tarne 1-3 tööpäeva)

Vibratsioonivastased padjad;
Kuiv õhufilter, kütusefilter, õlifilter;
Juhtpaneelile paigaldatud hädaseiskamisnupp;
Elektrivoolu klemmide kaitsekatted (juurdepääsu piiramiseks või juhusliku puudutamise piiramiseks)
SmartGen HGM 4020 juhtpaneel;
12V käivitusaku, tugi ja kaablid;
Tõsterõngas generaatori ülemises osas;
digitaalne ekraan;
Varustatud transpordiks ratastega;
Valikuline: RLA (ATS) (Toidete ümberlülitamine reservi lülitamise automaatikaga).

Autonoomia: 12 tundi

KONTROLLPANEEL

SmartGen HGM4020 paneeli kasutatakse voolugeneraatori automaatseks juhtimiseks ja jälgimiseks. See võib täita selliseid funktsioone nagu: automaatne käivitamine/seiskamine, andmete mõõtmine, kaitsehäired jne.

Kõiki parameetreid saab konfigureerida esipaneelilt või USB-liidese (või RS485) ja arvuti abil. Tänu kompaktsele struktuurile, lihtsatele ühendustele ja kõrgele töökindlusele saab seda laialdaselt kasutada igasugustes automaatjuhtimissüsteemides.

Juhtpaneeli funktsioonid:

LCD-ekraan, mis võimaldab lihtsalt teavet vaadata, eraldusvõime 132 x 64 pikslit;

RS485 sideport võimaldab 3 "kaug" funktsiooni läbi MODBUS-protokolli;

Juhtimis- ja kaitsefunktsioon: generaatori automaatne käivitamine/seiskamine, koormuse ülekandmine (ATS-juhtimine) ning veanäit ja kaitse;

Parameetri seadistus: võimaldab kasutajal sätteid muuta ja mälukaardile salvestada. Parameetrid ei lähe kaotsi isegi siis, kui see välja lülitatakse. Parameetreid saab seadistada mitte ainult esipaneelilt, vaid reguleerida ka USB-liidese (või RS485-liidese) kaudu arvuti abil;

Mitut temperatuuri-, rõhu- ja kütusetaseme andurit saab kasutada otse, parameetrid saab kasutaja ise määrata;

Järgmiste mootori parameetrite mõõtmine ja kuvamine: temperatuur, õlirõhk, kütusetase, p/min, aku pinge, alaldi pinge, töötundide arv, käivituste arv;

See suudab mõõta ja kuvada võrgu / generaatori pinge, voolu, sageduse ja võimsuse parameetreid.

Tehniliste andmete juhtpaneel :

Toitepinge: 8 ~ 35 Vdc

Energiatarve: < 3 W (ooterežiim: ≤ 2 W)

Töötemperatuur: (-25 ~ +70)ºC

Generaatori sagedus: 50 / 60 Hz

Vahelduvvoolusüsteem: 1P2W / 2P3W / 3P3W / 3P4W

Generaatori pinge sisendvahemik

- 3P4W (3-faasiline 4 juhet): 15Vac – 360Vac (ph-N)

- 3P3W (kolmefaasiline 3 juhet): 30Vac – 620Vac (ph-ph)

- 1P2W (ühefaasiline 2 juhet): 15Vac – 360Vac (ph-N)

- 2P3W (kahefaasiline 3 juhet): 15Vac – 360Vac (ph-N)

RPM anduri pinge: 1,0 V – 24,0 V (RMS)

Kiirusanduri sagedus: 10000 Hz (max.)

Käivitusväljundrelee: 5A 28Vdc allika väljundis

Kütuse väljundrelee: 5A 28Vcc allika väljundis

Programmeeritavad väljundreleed: 4 (1A 28Vdc allika väljundis)

Kaitseaste: IP65

AMF: JAH

Tuvastamine ja kuvamine kW/A: JAH

Programmeeritav liides: USB / RS485

CANBUS port: JAH

Hooldus: JAH

Salvestuslogi: JAH

Hädakäivitusfunktsioon: JAH

Tehnilised andmed:

GENERAATOR

Nimivõimsus: 11 kVA / 9 kW

Maksimaalne võimsus: 12 kVA / 10 kW

Nimipinge: 400/230 V

Sagedus: 50 Hz

Nimivool: 15,8 A

Võimsustegur (cos Φ): 0,8

Nimikiirus: 3000 p/min

Kütusepaagi maht: 25L

Autonoomia: 12 tundi

Müratase LwA: 97 dB(A)

Mõõdud (PxLxK): 1035x605x660 mm

Netokaal: 240 kg

Juhtpaneel: SMARTGEN HGM 4020

Konstruktsiooni tüüp: avatud raam

Ergastuse tüüp: iseergutus konstantsel pingel (AVR)

Ühendusmeetod: jäik haakeseadise ülekanne

MOOTOR

Mootori mudel: YD2V80

Mootori tüüp: Diiselmootor, 4-taktiline, 2 silindrit V, vesijahutus

Nimivõimsus @3000 p/min: 12 kW

Ava x käik: 80x79 mm

Silindri töömaht: 0,749 L

Surumissuhe: 23:1

Õlivanni maht: 3 L

Õlitüüp: PRO 10W-30

Imemistüüp: loomulik

Süstimise tüüp: otsesissepritse

Kütusekulu: ~340 g/kW*h (~3,6 l/h)

JAHUTUSSÜSTEEM

Mootori jahutusvedeliku maht: 3,2 l

Jahutusvedeliku maht (koos radiaatoriga): 3,5 L

START SÜSTEEM

Käivituse tüüp: elektriline

Elektrimootori võimsus: 1,4 kW

Käivituspinge: 12 V

Aku maht: 36 Ah, 12 V

Hind:

3929.00 €

Sulge

Kogus:

Lisa võrdlusesse

Tehnilised andmed Tarne

Tehnilised andmed

Kütuse tüüp:

Diisel

Kütusepaagi maht:

25 l

Käivitamine:

Elektristart

Kütusekulu:

~340 g/kW*h (~3,6 l/h)

Võimsus:

9 kW

Müratase, garanteeritud(LwA):

97 dB(A)

Pinge :

230 / 400 V

Maks.võimsus:

10 kW

Sagedus:

50 Hz

Nimivool:

15.8 A

Mõõdud

Kaal:

240 kg

Mõõdud (P x L x K):

1035x605x660 mm

Mootor

Mootori tüüp:

Diiselmootor, 4-taktiline, 2 silindrit V, vesijahutus

Karterimaht:

3 l
