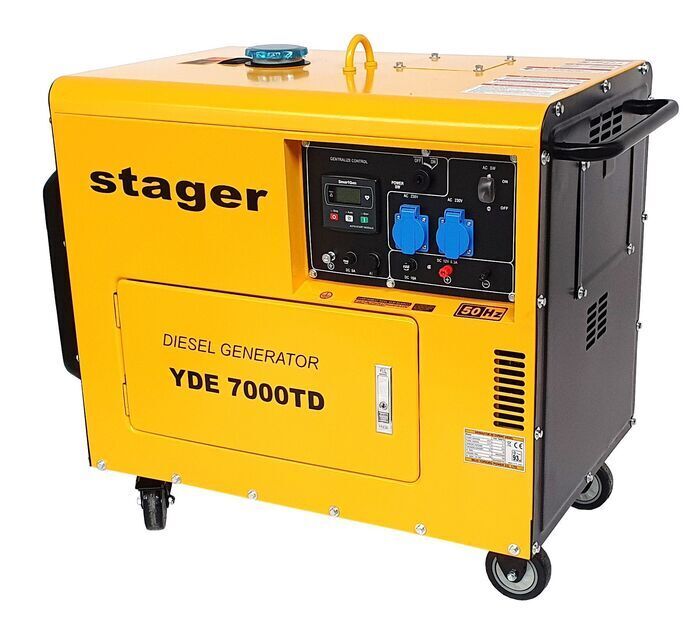

Elektrigeneraator YDE7000TD - 5kW, ühefaasiline, diisel, heli summutav korpus - Stager
Tootja:
 |
Tootekood:
1158007000TD
Originaal ja asenduskoodid:
1158007000TD
Kaal:
151 kg
Võimsus:
4,5 kW
Saadavus:
Laos (Tarne 1-3 tööpäeva)
Kirjeldus:
Kuiv õhufilter, kütusefilter, õlifilter;
2 ühefaasilist 16A pistikupesa
Elektrivoolu klemmide kaitsekatted (juurdepääsu piiramiseks või juhusliku puudutamise piiramiseks)
Helikindel korpus koos juurdepääsuuksega hooldustöödeks ja remondiks;
Generaatori juurdepääsuuks on varustatud kummitihendiga;
Kaitsevõrega varustatud ventilatsiooniavad vältimaks suurte esemete sissetungimist väljastpoolt generaatori sisemusse;
Kummist vibratsioonivastane süsteem
SmartGen HGM 1790 juhtpaneel;
12V käivitusaku, kruviklemmid;
Tõsterõngas korpuse ülaosas;
õliandur;
ATS-pistik;
digitaalne ekraan;
Varustatud transpordiks ratastega;
Tehnilised andmed:
GENERAATOR
Nimivõimsus: 4,5 kVA / 4,5 kW
Maksimaalne võimsus: 5,0 kVA / 5,0 kW
Nimipinge: 230 V
Sagedus: 50 Hz
Nimivool: 19,6 A
Alalisvoolu väljund: 12V / 8,3A
Võimsustegur (cos Φ): 1,0
Nimikiirus: 3000 p/min
Autonoomia: 6,5 tundi
Müratase LwA: 95 dB(A)
Kaitseaste: IP23
Mõõdud (PxLxK) (ilma ratasteta): 915 x 525 x 685 mm
Netokaal: 151 kg
Juhtpaneel: SMARTGEN HGM 1790
Konstruktsiooni tüüp: vaikne
Ergastuse tüüp: iseergutus konstantsel pingel (AVR)
Ühendusmeetod: jäik haakeseadise jõuülekanne
MOOTOR
Mootori mudel: YD186FAG
Mootori tüüp: Diiselmootor, 4-taktiline, 1-silindriline, õhkjahutus
Nimivõimsus @3000 p/min: 5,7 kW
Ava x käik: 86x72 mm
Silindri töömaht: 0,418 L
Surumissuhe: 19:1
Õlivanni maht: 1,65 L
Õlitüüp: PRO 10W-30, SAE 10W-30
Imemistüüp: naturaalne
Süstimise tüüp: otsesissepritse
Kütusekulu (50%): 1,17 L/h
Kütusekulu (75%): 1,68 L/h
Kütusekulu (100%): 2,13 L/h
Kütusepaagi maht: 14,5 L
Kütusetüüp: diisel 0# (suvi) -10# (talv) -35# (pakane)
START SÜSTEEM
Käivituse tüüp: elektriline
Elektrimootori võimsus: 0,8 kW
Käivituspinge: 12 V
Aku maht: 30 Ah, 12 V
KONTROLLPANEEL
SmartGen HGM1790 paneeli kasutatakse voolugeneraatori automaatseks juhtimiseks ja jälgimiseks. See võib realiseerida generaatori käsitsi käivitamise / seiskamise ja kaugjuhtimise automaatse käivitamise / seiskamise. Juhtpaneel saab jälgida ja kaitsta generaatori tööd, kogudes ja analüüsides selle andmeid, nagu pinge, vool, vedeliku temperatuur, õlirõhk jne, ning võib anda märku kõikidest riketest/riketest.
LCD-ekraan ja puutetundlikud nupud muudavad paneeli kasutamise lihtsaks ja intuitiivseks.
Taimeri parameetreid ja väärtust saab konfigureerida esipaneelilt või kasutades USB-porti (tarkvaraside arvutis).
Omadused:
Valgustatud LCD-ekraan, LED-indikaator, puutetundlikud nupud;
See suudab mõõta ja kuvada ühefaasilise voolugeneraatori parameetreid: pinge, vool, sagedus, võimsus ja koormuse protsent;
Mootori järgmiste parameetrite mõõtmine ja kuvamine: temperatuur, õlirõhk, kütusetase, pöörded minutis, aku pinge, töötundide arv, käivituste arv (kuvatakse arvutis);
Kaitsega generaatori rikete ja kuvamisfunktsioonide eest;
3 töörežiimi: manuaalne, automaatne ja stopp;
Mitut temperatuuri-, rõhu- ja kütusetaseme andurit saab kasutada otse, parameetrid saab kasutaja ise määrata;
1 konfigureeritav sisendport, mida saab seadistada digitaalsisendiks või vedeliku taseme anduriks;
2 fikseeritud väljundreleed (kütuse relee, käivitusrelee);
3 konfigureeritavat väljundporti, mida saab seadistada häireväljundiks, eelsoojenduse väljundiks või tühikäigu juhtväljundiks;
Parameetri seadistus: võimaldab kasutajal sätteid muuta ja mälukaardile salvestada. Parameetrid ei lähe kaotsi isegi siis, kui see välja lülitatakse. Parameetreid saab seadistada mitte ainult esipaneelilt, vaid reguleerida ka USB-liidese kaudu arvuti abil;
Tehnilised andmed:
Toitepinge: 8 ~ 35 Vdc
Energiatarve: < 1,2 W (ooterežiim: ≤ 0,5 W)
Töötemperatuur: (-30 ~ +80)ºC
Generaatori sisendpinge: 15Vac ~ 360Vac (ph-N)
Generaatori sagedus: 50/60 Hz
Vahelduvvoolusüsteem: 1P2W
RPM anduri pinge: 1,0 V – 24,0 V (RMS)
Kiirusanduri sagedus: 10000 Hz (max.)
Käivitusväljundrelee: 1A 28Vcc toiteallika B+ juures
Kütuse väljundrelee: 1A 28Vcc toiteallika B+ juures
Tehnilised andmed
Kütuse tüüp:
Diisel
Kütusepaagi maht:
14,5 l
Käivitamine:
Elektristart
Kütusekulu:
(100%): 2,13 L/h
(75%): 1,68 L/h
(50%): 1,17 L/h
Võimsus:
4,5 kW
Müratase, garanteeritud(LwA):
95 dB(A)
Pinge :
230 V
Maks.võimsus:
5 kW
Sagedus:
50 Hz
Nimivool:
19,6 A
Mõõdud
Kaal:
151 kg
Mõõdud (P x L x K):
915 x 525 x 685 mm (ilma ratasteta)
Mootor
Mootori tüüp:
Diiselmootor, 4-taktiline, 1-silindriline, õhkjahutus
Karterimaht:
1,65 l
