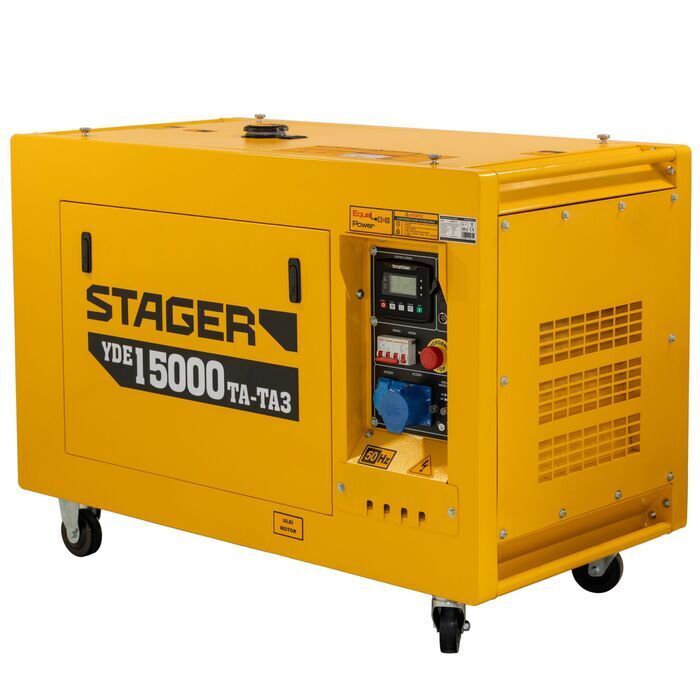

Elektrigeneraator YDE15000TA-TA3 - 11,5kW, 400V/230V ümberlülitusega, diisel, heli summutav korpus - Stager
Tootja:
 |
Tootekood:
1158000005
Originaal ja asenduskoodid:
11580015000T3
Kaal:
310 kg
Võimsus:
10,5 kW
Pinge regulaator:
AVR
Saadavus:
Laos (Tarne 1-3 tööpäeva)
Stager YDE15000TA-TA3 on professionaalse TA-TA3 seeria helikindel diiselgeneraator, mis koondab ühte seadmesse eelmiste mudelite YDE15000TA (ühefaasiline 230V) ja YDE15000TA3 (kolmefaasiline 400V) eelised.
Varustatud kahekordse mähisega vaskgeneraatori ja kahe sõltumatu elektriahelaga (ühefaasiline ja kolmefaasiline), mida saab valida 1P–0–3P lüliti abil, annab see mudel nii 230 V kui ka 400 V pingel 11,5 kW võimsust. Seega kõrvaldab see täielikult tavapäraste kolmefaasiliste generaatorite piirangud, mis suudavad ühefaasilistel väljunditel anda vaid veerandi võimsusest.
Vastupidavat konstruktsiooni toetab heliisolatsiooniga korpus elektrostaatiliselt värvitud paneelidega, mis on seestpoolt isoleeritud kuumakindla vahuga, ja ülisuur summuti, mis aitab vähendada mürataset. Väljalaskesüsteem on ohutuse ja töökindluse suurendamiseks kaitstud alumiiniumist kuumakilpide ja isoleerfooliumiga.
Valgustatud LCD-ekraaniga SmartGeni juhtpaneel võimaldab generaatori parameetreid (pinge, vool, sagedus, aktiivvõimsus, koormuse %, töötunnid, mootori temperatuur, õlirõhk, kütusetase jne) täielikult jälgida. Generaator on eelnevalt varustatud ATS-pistikuga, mis muudab automaatse ülekandemooduli (ATS) hilisema integreerimise kiireks ja lihtsaks. Soovi korral saab ka GSM-mooduli kaugjälgimiseks lisada.
Komponentidele ligipääs on lihtne tänu lukustatavatele eemaldatavatele külgpaneelidele ning käsitsemist lihtsustavad kaasasolevad transpordirattad – generaatorit saab kasutada mobiilselt või kruvidega paigalseisvalt. Lisaks pakub professionaalne klemmkarp võimalust suure võimsusega tarbijatele otseühenduse loomiseks, vältides majapidamispistikupesade piiranguid.
Tänu nendele omadustele positsioneerib YDE15000TA-TA3 end esmaklassilise ja mitmekülgse lahendusena, mis sobib ideaalselt elamu-, äri- ja tööstusrakendusteks, aga ka ehitusplatsidele, kus kasutatakse samaaegselt nii ühefaasilisi kui ka kolmefaasilisi seadmeid.
Peamised eelised
• Kaks generaatorit ühes – 1P–0–3P lüliti võimaldab lülituda ühefaasilise (230V) ja kolmefaasilise (400V) töörežiimi vahel, kusjuures nii ühefaasilisel kui ka kolmefaasilisel režiimil on saadaval 11,5 kW võimsust.
• Professionaalsed ühendused – klemmkarp otseühenduseks elektrikilpidega, mis võimaldab kogu kodu või suure võimsusega tööstustarbijate ohutut elektrivarustust.
• Kvaliteetne helikindel konstruktsioon – elektrostaatiliselt värvitud korpus, kuumakindlad vahtpaneelid, ülisuur summuti ja kuumakilbid kaitseks.
• Lihtne juurdepääs ja hooldus – eemaldatavad külgpaneelid lukkudega kiireks kontrollimiseks isegi kitsastes kohtades.
• Liikuvus ja paindlikkus – manööverdamiseks on rattad kaasas; saab kasutada ratastel või paigal, kruvidega kinnitades.
• SmartGeni digitaalne juhtimine – valgustatud ekraan, generaatori ja mootori parameetrite täielik jälgimine; eelvarustatud ATS-pistikuga lihtsaks integreerimiseks; ühildub valikulise GSM-mooduliga kaugseireks.
• Multifunktsionaalsus – püsiv toiteallikas klemmkarbi kaudu või aeg-ajalt kasutatav esipaneelil asuvate Schuko ja CEE pistikupesade kaudu (ehitusplats, kiire sekkumine, kaasaskantavad tarbijad).
• Skaleeritavus – saab algselt kasutada mobiilse lahendusena ehitusplatsi organisatsioonidele (230V ja 400V) ning hiljem hõlpsasti integreerida varusüsteemina kodudesse või ettevõtetesse.
• Ulatuslik tarnekomplekt – sisaldab õlifiltrit, varutihendeid, pistikuid (Schuko ja CEE), mutrivõtmeid, tööriistu ja varukaitsmeid.
Generaatori spetsifikatsioonid
Spetsifikatsioon 230V (ühefaasiline) 400V (kolmefaasiline)
Nimisagedus 50 Hz
Nimipinge 230 V 400/230 V
Nimivõimsus 10,5 kVA (10,5 kW) 13 kVA (10,5 kW)
Maksimaalne võimsus 11,5 kVA (11,5 kW) 14 kVA (11,5 kW)
Maksimaalne kasutatav võimsus 11,5 kW 11,5 kW
Nimivool 45,7 A 18,8 A
Võimsustegur (cos φ) 1,0 0,8 (viivitus)
Kütuse tüüp Diisel
12 V elektriline käivitus
Netokaal 310 kg
Mõõtmed (P × L × K) 1230 × 650 × 780 mm
Müratase (LwA) 99 dB
Mootor
• Mudel: HD2V92F
• Tüüp: diiselmootor, 4-taktiline, 2-silindriline V-kujuline, õhkjahutusega
• Silindri läbimõõt × käik: 92 × 75 mm
• Silindri töömaht: 997 cm³
• Survesuhe: 20:1
• Nimivõimsus: 15 kW / 20 hj 3000 p/min juures
• Maksimaalne võimsus: 17 kW / 23 hj 3600 p/min juures
• Aspiratsioon: loomulik
• Regulaator: mehaaniline
• Süstimise tüüp: otsene
• Käivitus: elektriline, 12 V
• Elektrimootor: 12 V, 1,8 kW
• Aku: 12 V, 36 Ah, komplektis
• Õlivanni maht: 2,4 l
• Soovitatav õli: PRO 10W-30, SAE 10W-30 või 15W-40
• Kütus: diisel vastavalt aastaajale (0# suvel, −10# talvel, −35# madalatel temperatuuridel)
• Kütusekulu: 1,5–3,5 l/h (30% – 100% koormusel)
Generaator
• Tüüp: sünkroongeneraator, 2-pooluseline, kollektorharjadega
• Ühefaasiline nimivõimsus: 11,5 kW / 11,5 kVA (cos φ = 1,0)
• Kolmefaasiline nimivõimsus: 11,5 kW / 14,4 kVA (cos φ = 0,8)
• Maksimaalne ühefaasiline: 12 kW / 12 kVA
• Maksimaalne kolmefaasiline: 12 kW / 15 kVA
• Nimipinge: 230 V / 400 V
• Sagedus: 50 Hz
• Nimikiirus: 3000 p/min
• Ergastus: iseergutus konstantsel pingel, D-AVR-iga (digitaalne AVR)
• Isolatsiooniklass: F
• Kaitseaste: IP23
• Ühendusmeetod: jäik siduriülekanne
SmartGeni juhtpaneel
• Mudel: SmartGen HGM4020
• Valgustatud LCD-ekraan + oleku-LED-id
• Töörežiimid: Manuaalne / Automaatne / Stopp
• Jälgib generaatori parameetreid: pinge, vool, sagedus, võimsus, koormusprotsent
• Jälgib mootori parameetreid: temperatuur, õlirõhk, kütusetase, kiirus, aku pinge, töötunnid, käivituste arv
• Kaitse- ja häirefunktsioonid: ülepinge, alapinge, ülevool, ebanormaalne sagedus, madal õlitase, kõrge temperatuur, madal kütusetase, käivitamise/peatamise rike
• USB-port konfigureerimiseks ja parameetrite värskendamiseks
• Ühildub ATS-iga (automaatne ümberlülituslüliti) – generaator on eelnevalt varustatud ATS-pistikuga, mis muudab hilisema paigaldamise väga lihtsaks
• Ühildub valikulise GSM-mooduliga (CMM366A-4G) kaugseireks ja -juhtimiseks
• Mitmed väljundreleed kütusepumba juhtimiseks, elektrimootoriks, alarmiks, eelsoojenduseks jne.
• Konfigureeritavad andurite sisendid (vedeliku tase, temperatuur, rõhk)
• Kaitseaste: IP55 (paneel)
• Toitepinge: 8–35 V alalisvool
• Energiatarve: <1,2 W (ooterežiimis ≤0,5 W)
• Generaatori pinge sisendvahemik: 15–360 Vac (ph–N)
• Generaatori sagedus: 50/60 Hz
Struktuur ja seadmed
• Kvaliteetne helikindel korpus – elektrostaatiliselt värvitud, korrosioonikindel, paksude paneelide ja kuumakindla vahuga mürasummutuseks.
• Ülisuur summuti – madala mürataseme ja tõhusa väljalaske tagamiseks.
• Kuumakilbid väljalaskekanalil – piiravad soojusülekannet korpuse sees, kaitstes komponente ja suurendades ohutust.
• Eemaldatavad lukkudega külgpaneelid – võimaldavad kiiret juurdepääsu mootorile ja generaatorile isegi kitsastes kohtades.
• Uste ja paneelide kummitihend – heliisolatsiooniks ning kaitseks vee ja tolmu eest.
• Metallvõrega ventilatsiooniavad – takistavad võõrkehade sisenemist.
• Eemaldatavad transpordirattad – generaatorit saab hõlpsalt manööverdada ja vajadusel kruvidega paigale kinnitada.
Juhtpaneel
• SmartGen kontroller (HGM) valgustatud LCD-ekraani ja spetsiaalsete nuppudega.
• Hädaseiskamisnupp, nähtav ja kergesti ligipääsetav.
• Võtmega süüde turvaliseks käivitamiseks ja seiskamiseks.
• Väljundpesad:
◦ 1 × 230V / 16A Schuko pistikupesa (kodumajapidamistele või tööriistadele)
◦ 1 × 230V / 32A CEE pistikupesa (suurema energiatarbijaga seadmetele)
• Kaitsmed:
◦ 1 × kolmefaasiline automaatkaitse (400 V)
◦ 1 × ühefaasiline automaatkaitse (230 V)
◦ 2 × täiendavat termokaitsmeid (iga pistikupesa individuaalne kaitse)
• ATS-pistik automaatse ülekandemooduli paigaldamiseks (valikuline).
• Klemmkarp (U, V, W, N, L) elektrikilpide otseseks toiteks, kaitstud kruvidega kinnitatud metallkaanega.
• Paneeli integreeritud maandusliides paigaldise ohutuks maandamiseks.
Tarnekomplekt
Generaator tarnitakse eelvarustatud ja sellega on kaasas täielik lisatarvikute ja kulumaterjalide pakett, mis võimaldab seda koheselt kasutada ja teostada põhihooldust:
• Kasutusjuhendid:
◦ Diiselgeneraator
◦ Diiselmootor
◦ SmartGeni kontroller
• Dokumendid: vastavus-/kvalifikatsioonisertifikaat
• Tarbekaubad ja varuosad:
◦ Õlifilter
◦ Varutihendite komplekt (silindripea, väljalaskesüsteem, klapikaas jne)
◦ Varukaitsmed (klaasist)
• Elektrilised lisatarvikud:
◦ 1 × CEE tööstuspistik 230V / 32A
◦ 1 × Schuko pistik 230V / 16A
• Hooldus- ja montaažitarvikud:
◦ 1 × kruvikeeraja
◦ 2 × topeltvõtit (10–12 mm, 13–16 mm, 14–17 mm)
◦ 1 × kahe otsaga kruvikeeraja (sirge ja ristpeaga)
• Turva- ja juhtimistarvikud:
◦ 2 × võtit korpuse juurdepääsupaneelide jaoks
◦ 1 × võti elektrikontakti jaoks (generaatori käivitamine)
• Liikuvuse komponendid:
◦ 2 × fikseeritud ratast
◦ 2 × pöörlevat ratast
Lisatarvikud
• ATS (Automatic Transfer Switch) – automaatne ülekanderežiim kiireks ümberlülitamiseks vooluvõrgu ja generaatori vahel voolukatkestuse korral. Generaator on eelnevalt varustatud ATS-pistikuga, mis muudab hilisema paigaldamise äärmiselt lihtsaks.
• GSM-moodul CMM366A-4G – võimaldab generaatori kaugjuhtimist ja -juhtimist (käivitamine/seiskamine, mootori ja generaatori parameetrid, alarmid).
Soovitatud rakendused
Stager YDE15000TA-TA3 generaator on mitmekülgne lahendus, mis sobib nii statsionaarseks kui ka mobiilseks kasutamiseks tänu 11,5 kW võimsusele, mis on saadaval 230 V ühefaasilise ja 400 V kolmefaasilise režiimi puhul.
• Eramu ja villad – kogu maja varutoiteallikas: küttesüsteemid, pumbad, kliimaseadmed, suured kodumasinad.
• Äripinnad ja kontorid – IT-seadmete, külmvitriinide, valgustuse ja turvasüsteemide toiteallikad.
• Ehitusplatsid ja sekkumismeeskonnad – otseühendus jaotuspaneelidega klemmkarbi kaudu elektritööriistade ja -seadmetega. Diiselkütus lihtsustab logistikat, olles sama kütus, mida kasutab enamik ehitusseadmeid, välistades vajaduse bensiini eraldi ladustamiseks.
• Töökojad ja väikesed tootmisüksused – ühefaasiliste ja kolmefaasiliste seadmete (kompressorid, elektrilised tööriistad, töötlemismasinad) jaoks.
• Tööstuslikud varusüsteemid – integreeritud valikulise ATS-iga, tagavad elektrikatkestuse farmidele, väikestele andmekeskustele, telekommunikatsiooni-, meditsiinisüsteemidele või kriitilistele seadmetele.
• Integreerimine fotogalvaanilistesse süsteemidesse – generaatori saab ühendada hübriid-inverterite või moodsate hoone juhtimissüsteemidega (BMS), et laadida akusid ebapiisava päikeseenergia tootmise perioodidel (öösel, talvel või halva ilma korral). See võtab vastu automaatseid käivitus- ja seiskamiskäsklusi ATS-pistiku kaudu ning seda saab hoida pidevalt töövalmis, kasutades käivitusaku hooldusalaldit.
• Juhuslik kasutamine (fikseeritud või mobiilne) – Schuko ja CEE pistikupesad võimaldavad ajutiste tarbijate kiiret ühendamist. Suurt kaalu kompenseerivad eemaldatavad rattad, mis hõlbustavad käsitsemist ja ümberpaigutamist. Neid saab toita järgmiselt:
◦ väikesed üritused (laadad, näitused, kohalikud festivalid),
◦ mobiilsed köögid või toidupunktid,
◦ teenindus- ja sekkumisvahendid (kaasaskantavad elektrilised tööriistad, väikese võimsusega keevitusseadmed),
◦ ajutised tööd eraldatud piirkondades, kus elektrivõrku ei ole võimalik ühendada.
Tehnilised andmed
Kütuse tüüp:
Diisel
Kütusepaagi maht:
25 l
Käivitamine:
Elektristart
Kütusekulu:
1,5–3,5 l/h (30% – 100% koormusel)
Võimsus:
10,5 kW
Müratase, garanteeritud(LwA):
99 dB(A)
Pinge :
230 / 400 V
Maks.võimsus:
11,5 kW
Sagedus:
50 Hz
Nimivool:
45,7A / 18,8 A A
Mõõdud
Kaal:
310 kg
Mõõdud (P x L x K):
1230 × 650 × 780 mm
Mootor
Mootori tüüp:
Diiselmootor, 4-taktiline, 2-silindriline V, õhkjahutus
Karterimaht:
2,4 l
Pinge regulaator:
AVR
