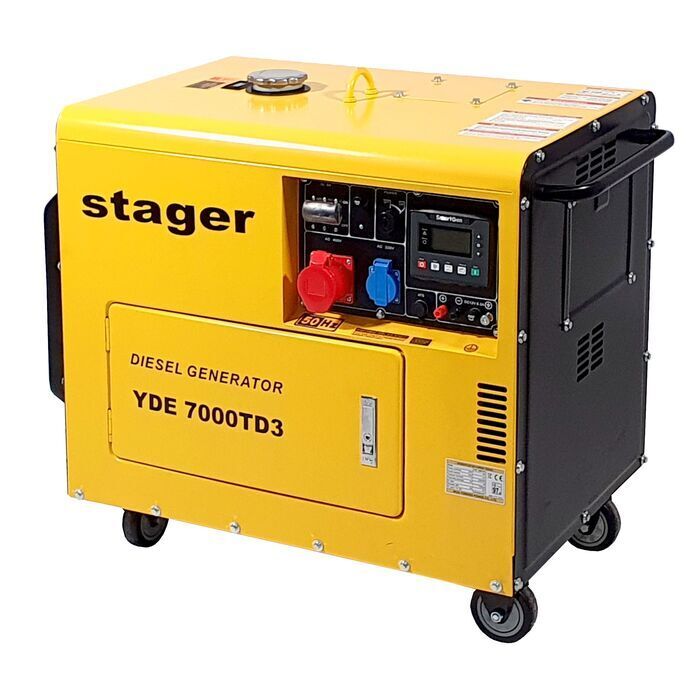

Elektrigeneraator YDE7000TD3 - 5kW, kolmefaasiline, diisel, heli summutav korpus - Stager
Tootja:
 |
Tootekood:
1158007000TD3
Originaal ja asenduskoodid:
1158007000TD3
Kaal:
151 kg
Võimsus:
4,5 kW
Saadavus:
Läbi müüdud (Tarne 1-3 tööpäeva)
Kuiv õhufilter, kütusefilter, õlifilter;
Elektripistikupesade kaitsekatted (juurdepääsu piiramiseks või juhuslikuks puudutamiseks)
Helikindel korpus koos juurdepääsuuksega hooldustöödeks ja remondiks;
Generaatori juurdepääsuuks on varustatud kummitihendiga;
Kaitsevõrega varustatud ventilatsiooniavad vältimaks suurte esemete sissetungimist väljastpoolt generaatori sisemusse;
Kummist vibratsioonivastane süsteem
SmartGen HGM 4020 juhtpaneel;
12V käivitusaku, kruviklemmid;
Tõsterõngas korpuse ülaosas;
õliandur;
ATS-pistik;
digitaalne ekraan;
Varustatud transpordiks ratastega;
Autonoomia: 6,5 tundi
KONTROLLPANEEL
SmartGen HGM4020 paneeli kasutatakse voolugeneraatori automaatseks juhtimiseks ja jälgimiseks. See võib täita selliseid funktsioone nagu: automaatne käivitamine/seiskamine, andmete mõõtmine, kaitsehäired jne.
Kõiki parameetreid saab konfigureerida esipaneelilt või USB-liidese (või RS485) ja arvuti abil. Tänu kompaktsele struktuurile, lihtsatele ühendustele ja kõrgele töökindlusele saab seda laialdaselt kasutada igasugustes automaatjuhtimissüsteemides.
Omadused:
LCD-ekraan, mis võimaldab lihtsalt teavet vaadata, eraldusvõime 132 x 64 pikslit;
RS485 sideport võimaldab 3 "kaug" funktsiooni läbi MODBUS-protokolli;
Juhtimis- ja kaitsefunktsioon: generaatori automaatne käivitamine/seiskamine, koormuse ülekandmine (ATS-juhtimine) ning veanäit ja kaitse;
Parameetri seadistus: võimaldab kasutajal sätteid muuta ja mälukaardile salvestada. Parameetrid ei lähe kaotsi isegi siis, kui see välja lülitatakse. Parameetreid saab seadistada mitte ainult esipaneelilt, vaid reguleerida ka USB-liidese (või RS485-liidese) kaudu arvuti abil;
Mitut temperatuuri-, rõhu- ja kütusetaseme andurit saab kasutada otse, parameetrid saab kasutaja ise määrata;
Järgmiste mootori parameetrite mõõtmine ja kuvamine: temperatuur, õlirõhk, kütusetase, p/min, aku pinge, alaldi pinge, töötundide arv, käivituste arv;
See suudab mõõta ja kuvada võrgu / generaatori pinge, voolu, sageduse ja võimsuse parameetreid.
Tehnilised andmed:
Toitepinge: 8 ~ 35 Vdc
Energiatarve: < 3 W (ooterežiim: ≤ 2 W)
Töötemperatuur: (-25 ~ +70)ºC
Generaatori sagedus: 50 / 60 Hz
Vahelduvvoolusüsteem: 1P2W / 2P3W / 3P3W / 3P4W
Generaatori pinge sisendvahemik
- 3P4W (3-faasiline 4 juhet): 15Vac – 360Vac (ph-N)
- 3P3W (kolmefaasiline 3 juhet): 30Vac – 620Vac (ph-ph)
- 1P2W (ühefaasiline 2 juhet): 15Vac – 360Vac (ph-N)
- 2P3W (kahefaasiline 3 juhet): 15Vac – 360Vac (ph-N)
RPM anduri pinge: 1,0 V – 24,0 V (RMS)
Kiirusanduri sagedus: 10000 Hz (max.)
Käivitusväljundrelee: 5A 28Vdc allika väljundis
Kütuse väljundrelee: 5A 28Vcc allika väljundis
Programmeeritavad väljundreleed: 4 (1A 28Vdc allika väljundis)
Kaitseaste: IP65
AMF: JAH
Tuvastamine ja kuvamine kW/A: JAH
Programmeeritav liides: USB / RS485
CANBUS port: JAH
Hooldus: JAH
Salvestuslogi: JAH
Hädakäivitusfunktsioon: JAH
Toodet ei saa hetkel tellida.
Tehnilised andmed
Kütuse tüüp:
Diisel
Kütusepaagi maht:
14,5 l
Käivitamine:
Elektristart
Kütusekulu:
(100%): 2,13 L/h
(75%): 1,68 L/h
(50%): 1,17 L/h
Võimsus:
4,5 kW
Müratase, garanteeritud(LwA):
95 dB(A)
Pinge :
230 / 400 V
Maks.võimsus:
5 kW
Sagedus:
50 Hz
Nimivool:
7,9 A
Mõõdud
Kaal:
151 kg
Mõõdud (P x L x K):
915 x 525 x 685 mm (ilma ratasteta)
Mootor
Mootori tüüp:
Diiselmootor, 4-taktiline, 1-silindriline, õhkjahutus
Karterimaht:
1,65 l
