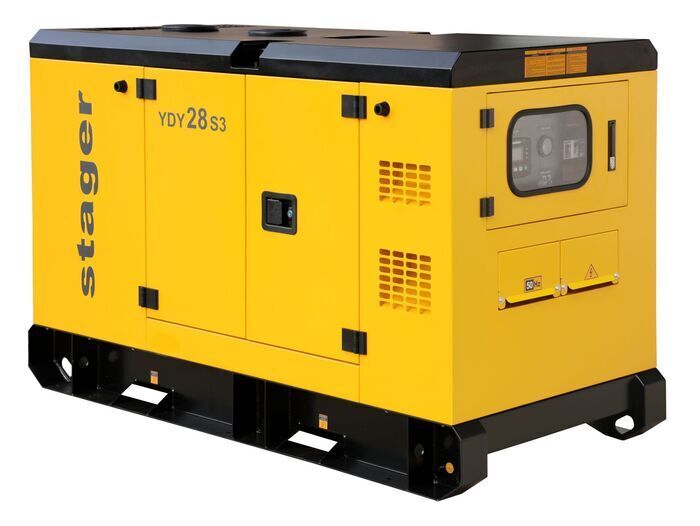

Elektrigeneraator YDY28S3 - 22kW, kolmefaasiline, diisel, heli summutav korpus - Stager
Tootja:
 |
Tootekood:
1158000028S3
Originaal ja asenduskoodid:
1158000028S3
Kaal:
830 kg
Võimsus:
20 kW
Saadavus:
Küsi enne tellimist saadavust
Kirjeldus:
Generaator Y184FS, kaitseaste IP23, isolatsiooniklass H; Kuiv õhufilter, kütusefilter, õlifilter; Diiselkütuse kork võtmega ligipääsuga;
Pealüliti; Korpuse välisküljele paigaldatud avariiseiskamisnupp; Elektriklemmide kaitsekatted (juurdepääsu või juhusliku puudutamise piiramiseks) Helikindel korpus, hooldus- ja remonditöödeks mõeldud juurdepääsuustega; Generaatori juurdepääsuuksed on varustatud kummist tihenditega; Generaatori uste kummist külgmised põrkerauad, mis takistavad generaatori kogemata tabamist uste täieliku avanemise korral; Kaitsevõredega varustatud ventilatsiooniavad, mis takistavad suurte esemete sattumist generaatorisse;
Juhtpaneeli vaateaken, mis asub lukustataval uksel; SmartGen HGM 4020 juhtpaneel; 12 V käivitusaku, hoidik ja kaablid;
Värvikoodide ja numbrite abil organiseeritud elektripaigaldis, mis hõlbustab sekkumist isegi distantsilt;
Korpuse ülaosas on tõsterõngad ja šassii on varustatud kahveltõstukiga laadimiseks/mahalaadimiseks mõeldud piludega.
ATS-pistik
Aku
Digitaalne ekraan
Varustatud eelsoojendusega
Varustatud eelsoojendusega
Rattakomplekt
Tehnilised andmed:
GENERAATOR
Nimivõimsus: 25 kVA / 20 kW
Maksimaalne võimsus: 28 kVA / 22 kW
Nimipinge: 230/400 V
Sagedus: 50 Hz
Nimivool: 36,1 A
Võimsustegur (cos Φ): 0,8
Kütusepaagi maht: 92 l
Autonoomia 100% koormusel: 13 tundi
Müratase 7 m kaugusel: 70 dB
Kaitseaste: IP23
Mõõtmed (PxLxK): 1890x900x1150 mm
Netokaal: 830 kg
Juhtpaneel: SMARTGEN HGM 4020
GENERAATOR
Generaatori mudel: Y184FS
Juhtmestiku tüüp: Tähtühendus
Nimivõimsus: 20 kW
Efektiivsus: 86,60%
Ergastus: Enesergastus
TIF (telefoni mõjutegur): < 50
THF (harmooniline moonutus): < 2%
Isolatsiooniklass: H
Kaitseaste: IP23
Laagrite arv: 1
Faas/poolused: 3
Võimsustegur: 0,8
Pinge reguleerimine: püsiseisund: ≤±1%, hetkeseisund: 3%
Kõrgus merepinnast: 1000 m
Ülekiirus (min-1): 20%
MOOTOR
Mootori mudel: Y495D
Mootori tüüp: Diiselmootor, 4-taktiline, 4-silindriline rida, vesijahutusega
Nimivõimsus @ 1500 p/min: 26 kW
Silindri läbimõõt x kolvikäik: 95x105 mm
Silindri töömaht: 2,977 l
Survesuhe: 18:1
Regulaatori tüüp: mehaaniline
Sisselaskesüsteem
Imemistüüp: Vabavooluga
Maksimaalne sisselasketakistus: 3,5 kPa
Õhuvool: 1,66 m³/min
HEITGAASISÜSTEEM
Heitgaaside temperatuur (pärast turboülelaadimist): 500ºC
Heitgaaside voolukiirus: 4,3 m³/min
Maksimaalne väljalaske vasturõhk: 6 kPa
MÄÄRIMISSÜSTEEM
Õlivanni maht: 8 l
Õli tüüp: PRO 10W-30
Õlikulu (% kütusekulust): 0,72%
Madala õlirõhu hoiatus: 100 kPa
JAHUTUSSÜSTEEM
Jahutusvedeliku maht: 5 l
Jahutusvedeliku maht (radiaatoriga): 9 l
Jahutusvedeliku maksimaalne hoiatustemperatuur: 95ºC
Radiaatori maksimaalne temperatuur: 50ºC
KÜTUSESÜSTEEM
Sissepritse tüüp: Otsesissepritse
Kütusekulu (50%): 5,27 l/h
Kütusekulu (75%): 6,15 l/h
Kütusekulu (100%): 6,87 l/h
KÄIVITUSSÜSTEEM
Elektrimootori võimsus: 3,5 kW
Käivituspinge: 12 V
Aku mahtuvus: 60 Ah
JUHTPANEEL
SmartGen HGM4020 paneeli kasutatakse elektrigeneraatori automaatseks juhtimiseks ja jälgimiseks. See saab täita selliseid funktsioone nagu automaatne käivitamine/seiskamine, andmete mõõtmine, kaitsealarmid jne.
Kõiki parameetreid saab konfigureerida esipaneelilt või USB-liidese ja arvuti abil. Tänu kompaktsele konstruktsioonile, lihtsatele ühendustele ja kõrgele töökindlusele saab seda laialdaselt kasutada igasugustes automaatsetes juhtimissüsteemides.
Omadused:
LCD-ekraan, mis võimaldab teavet hõlpsalt vaadata, eraldusvõimega 132 x 64 pikslit;
Juhtimis- ja kaitsefunktsioon: automaatne generaatori käivitamine/seiskamine, koormuse ülekandmine (ATS-juhtimine) ning veateadete kuvamine ja kaitse;
Parameetrite seadistamine: võimaldab kasutajal sätteid muuta ja mälukaardile salvestada. Parameetrid ei kao isegi toite väljalülitamisel. Parameetreid saab seadistada nii esipaneelilt kui ka arvuti abil USB-liidese kaudu.
Kasutaja määratud parameetritega saab otse kasutada mitut temperatuuri-, rõhu- ja kütusetaseme andurit;
Järgmiste mootori parameetrite mõõtmine ja kuvamine: temperatuur, õlirõhk, kütusetase, kiirus, aku pinge, alaldi pinge, töötundide arv, käivituste arv;
See suudab mõõta ja kuvada võrgu/generaatori pinget, voolu, sagedust ja võimsusparameetreid.
Tehnilised andmed:
Toitepinge: 8 ~ 35 Vdc
Energiatarve: < 3W (ooterežiimis: ≤ 2W)
Töötemperatuur: (-25 ~ +70) ºC
Generaatori sagedus: 50 / 60 Hz
Vahelduvvoolusüsteem: 1P2W / 2P3W / 3P3W / 3P4W
Generaatori pinge sisendvahemik
- 3P4W (kolmefaasiline, 4 juhet): 15–360 V vahelduvvool (faas-N)
- 3P3W (kolmefaasiline, 3 juhet): 30–620 V vahelduvvool (faas-faas)
- 1P2W (ühefaasiline, 2 juhet): 15–360 V vahelduvvool (faas-N)
- 2P3W (kahefaasiline 3 juhet): 15Vac – 360Vac (faas-N)
Kiiruseanduri pinge: 1,0 V – 24,0 V (RMS)
Kiiruseanduri sagedus: 10000 Hz (max.)
Käivitusväljundrelee: 5A 28Vdc allika väljundis
Kütuse väljundrelee: 5A 28Vdc allika väljundis
Programmeeritavad väljundreleed: 4 (1A 28Vdc allika väljundis)
Kaitseaste: IP65
Välisministeerium: JAH
kW/A tuvastamine ja kuvamine: JAH
Programmeeritav liides: USB
CANBUS-port: JAH
Hooldus: JAH
Logiraamat: JAH
Avarii käivitusfunktsioon: JAH
Tehnilised andmed
Kütuse tüüp:
Diisel
Kütusepaagi maht:
92 l
Käivitamine:
Elektristart
Kütusekulu:
Kütusekulu (50%): 5,27 l/h
Kütusekulu (75%): 6,15 l/h
Kütusekulu (100%): 6,87 l/h
Võimsus:
20 kW
Müratase, garanteeritud(LwA):
70 (@7m kauguselt) dB(A)
Pinge :
230 / 400 V
Maks.võimsus:
22 kW
Sagedus:
50 Hz
Nimivool:
36,1 A
Mõõdud
Kaal:
830 kg
Mõõdud (P x L x K):
1890x900x1150 mm
Mootor
Mootori tüüp:
Diiselmootor, 4-taktiline, 4-silindriline rida, vesijahutusega
Karterimaht:
8 l
